Remplacement des plaquettes avant Bookmark

L'utilisateur est hors-ligne R-one

  • Groupe : Utilisateurs
  • Messages : 2 271
  • Inscrit(e) : 14-janvier 11
  • LocalisationDerrière mon PC
  • marque:
    Audi
  • vehicule:
    A4 B7 Cabriolet
  • motorisation:
    2.O TDI 140

Chercher ses messages Tutorial info

  • Added on: 14 janvier 2011 - 23:03
  • Date Updated: 14 janvier 2011 - 23:14
  • Vues: 11 404
Description: Sur A4 B7 mais c'est souvent la même chose sur les autres

Changement des plaquettes avant par mes soins avec photo-reportage à la clef :dia:

Coûts : 40,86 euros pour les 4 plaquettes avant + 0 euros de mains d'oeuvre (bah oui je ne me rémunère pas :p )

Coûts chez Audi : 190 euros forfait remplacements plaquettes avant (soit exactement ce que vous allez faire si vous suivez ce tuto)

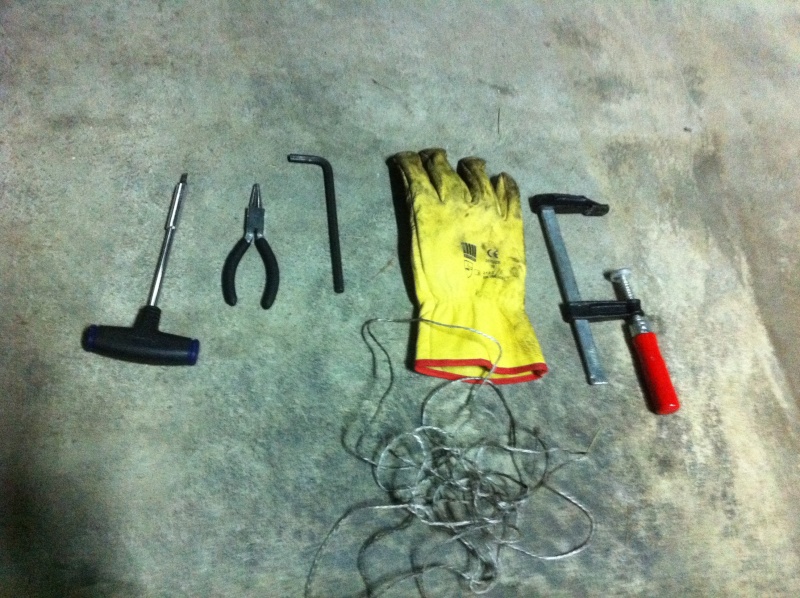

Matériels utilisés
Image IPB

Présentation une fois la jante retirée
Image IPBImage IPB

Retirer l'agrafe à l'aide d'un tournevis ou d'une pince à bec
Image IPB

Voici les caches qui obstruent le trou où nous utiliserons la clé allen de 7mm
Image IPB

Les deux vis à enlever pour sortir l'étrier
Image IPB

Image IPB OUVRIR LE BOUCHON DE LIQUIDE DE FREIN Image IPB

Utiliser le serre-joint pour faire rentrer légérement le piston pour pouvoir retirer l'étrier, vous entendrez un "bruit" qui signifiera que c'est bon
Image IPB

Avant de retirer l'étrier nous enleverons le témoin d'usure, c'est beaucoup plus pratique lorsque l'étrier est encore en place Image IPB
Image IPB

A l'aide d'un petit tournevis plat que l'on insert dans la fente, on pousse la tétine
Image IPB

On tourne alors de 90° dans le sens anti-horaire pour sortir le connecteur
Image IPB

Toujours à l'aide du petit tournevis plat, on l'insert pour déclipser les deux parties du connecteur de témoin d'usure
Image IPB

Il faut maintenant sortir l'étrier et le suspendre pour ne pas risquer de tirer et abîmer les durites
Image IPBImage IPB

On peut alors retirer la plaquette extérieure
Image IPB

A gauche plaquette neuve, à droite l'ancienne où l'on constate bien l'usure
Image IPB

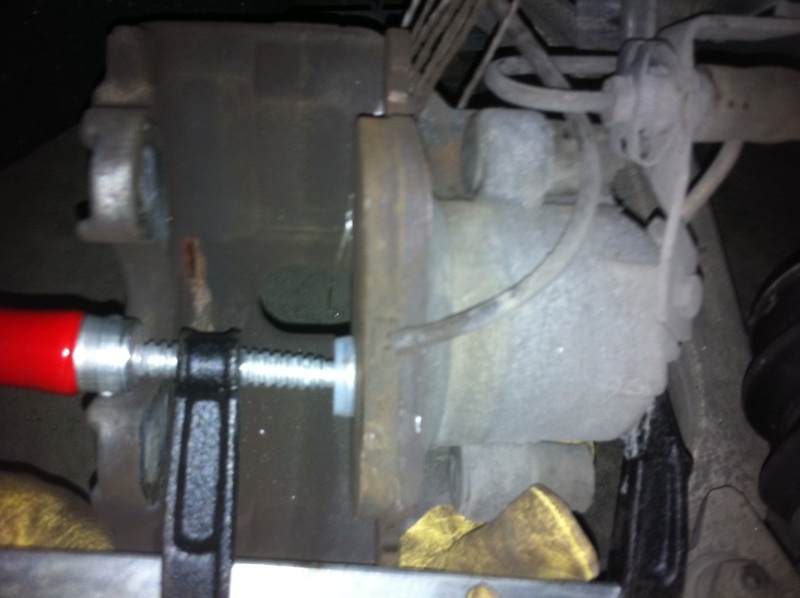

On réitère l'opération avec le serre-joint, pour cette fois-ci repousser le piston à fond
Avant
Image IPB

Après
Image IPB

On déclipse alors la plaquette intérieur, ça vient tout seul en tirant un peu
Image IPB

Image IPB TRES IMPORTANT DE VERIFIER LE SENS DE ROULEMENT Image IPB

Au dessus l'ancienne plaquette intérieur avec son témoins d'usure (la flèche pour le sens de roulement se trouve sur la partie métallique du clips)
En dessous la nouvelle plaquette intérieur avec son témoin d'usure (la flèche pour le sens de roulement est cette fois-ci sur la plaquette même)
Image IPB

Penser à enlever la protection de l'autocollant de la plaquette extérieure
Image IPB

Et voilà le tout remonter Image IPB
Image IPB

Maintenant c'est vous qui décidez si vous vous en sentez capable car économiser 150 euros c'est bien à seule condition de finir le boulot sinon ça va vous coûter beaucoup plus cher ...
Mais je le répète : si vous suivez ce tuto point par point en prenant tranquillement votre temps tout se passera bien Image IPB


Image IPB
